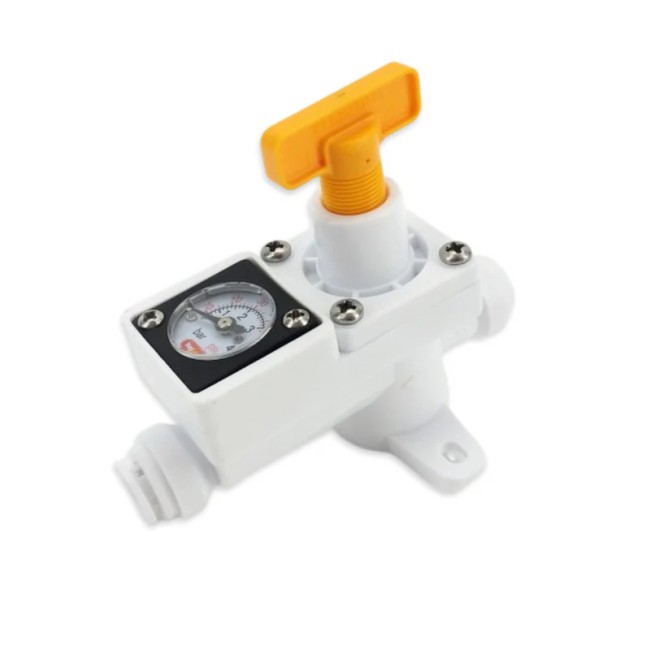

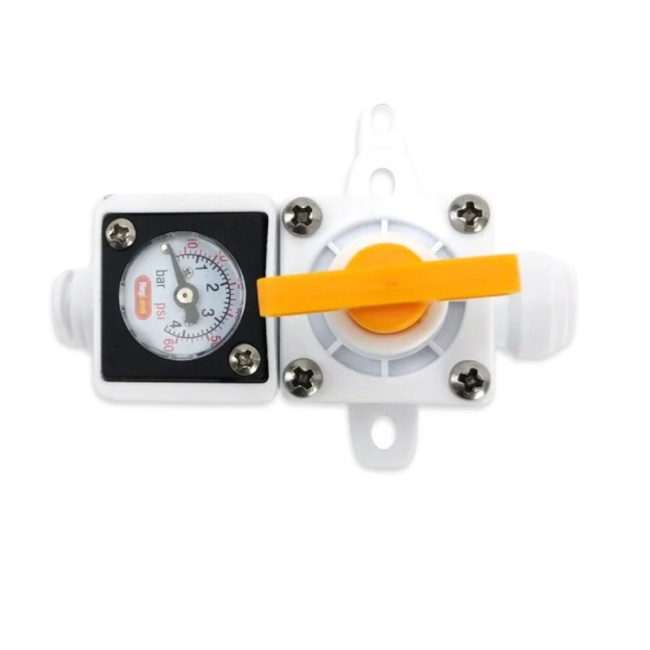

Редуктор Duotight Inline со встроенным манометром 0–4 бар

Компактный inline (инлайн) редуктор регулирует давление, подаваемое в кег или в ЦКТ. С помощью инлайн редукторов можно создать компактную систему подачи CO2 из одного газового баллона сразу в несколько кегов или ЦКТ. Выдерживают давление до 10 атм. В корпус инлайн редуктора встроен манометр со шкалой 0-4 бар, с его помощью удобно отслеживать, какое давление подаётся в ёмкость. Инлайн редуктор можно использовать для понижения давления не только углекислого газа, но и азота, а также воды.

Схема установки. Пример подачи газа сразу в три кега:

Пример подачи газа сразу в три кега. Требуется: в первый кег для быстрой карбонизации пива подать давление в 4 атм, во второй кег с пшеничным пивом подать давление в 1 атм, а в третий кег для карбонизации пилзнера — 0,7 атм.

Оборудование:

• Газовый баллон,
• Основной редуктор (например, Redius или KegLand MK4),
• Два инлайн редуктора,
• Газонепроницаемый шланг EVABarrier с внешним диаметром 8 мм,
• Три кега на газовый коннектор которых установлен фитинг duotight.

Для соединения шлангов EVABarrier используются быстросъёмные фитинги duotight на 8 мм: два тройника, один угловой. Инлайн редукторы также оборудованы встроенными быстросъёмными соединениями duotight. Фитинги duotight обеспечивают отсутствие протечек, а также быстрое отсоединение/присоединение шланга.

Схема подключения:

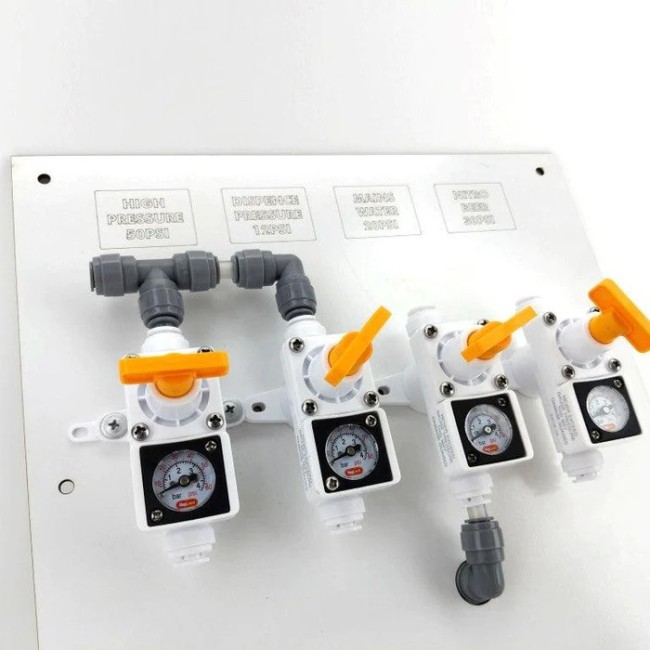

Основной редуктор (например, Redius или KegLand MK4) — накручивается на резьбу газового баллона. Два инлайн редуктора закрепляются на твёрдой поверхности, например доске.

Подача газа в первый кег идёт непосредственно из основного редуктора (Redius или KegLand MK4). Соответственно на основном редукторе необходимо выставить давление в 4 атм. Благодаря тройнику газ из основного редуктора идёт сразу в двух направлениях — в первый кег и в инлайн редукторы.

Во второй и третий кег газ поступает через инлайн редукторы. На первом инлайн редукторе выставляется, например давление в 1 атм — это означает, что поступившее давление в 4 атм инлайн редуктор понизит до 1 атм. На втором инлайн редукторе выставляется 0,7 атм — значит второй инлайн редуктор снизит поступившее давление до 0,7 атм.

В зависимости от количества ёмкостей будет меняться и количество инлайн редукторов и быстросъёмных соединений duotight.

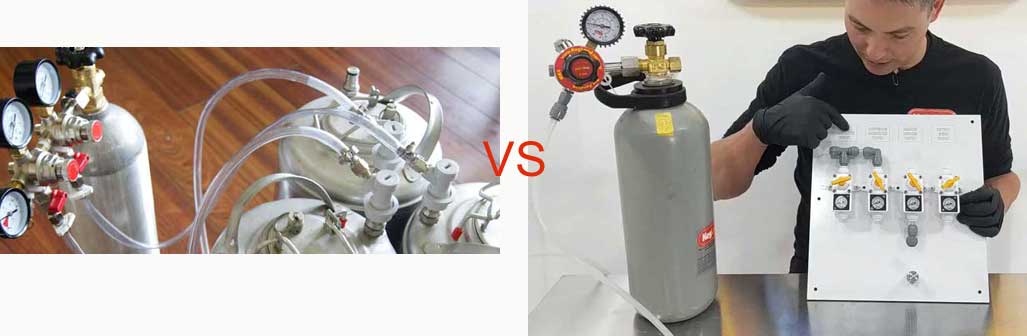

Преимущество инлайн редукторов при подачи различного давления в несколько ёмкостей

Раньше для подачи различного давления газа в разные ёмкости существовал лишь вариант с множеством дополнительных редукторов, они устанавливались непосредственно на основной редуктор. Получается громоздкая массивная неповоротливая конструкция. Редукторы инлайн — более экономичное и удобное решение. К баллону с основным редуктором с помощью шланга подсоединяются компактные инлайн редукторы.

Обратите внимание: инлайн редукторы рассчитаны на давление до 10 атм, при этом встроенный в них манометр имеет шкалу от 0 до 4 атм. Поэтому на основном редукторе (накручен на газовый баллон) требуется задать давление ниже 10 атм, а на инлайн редукторах — ниже 4 атм. Не задавайте на инлайн редукторе давление выше 4 атм, иначе манометр сломается.
Если требуется задать давление выше 4 атм, установите вместо штатного цифровой манометр со шкалой до 6 атм. Если вместо штатного манометра установить цифровой, на инлайн редукторе можно задавать давление до 6 атм. Манометр можно повернуть в удобном в каждом конкретном случае положении.

Характеристики:

• Материал корпуса - ацеталь/POM
• Материал уплотнительных прокладок - этилен-пропиленовый каучук
• Внешний диаметр подсоединяемых шлангов - 8 мм

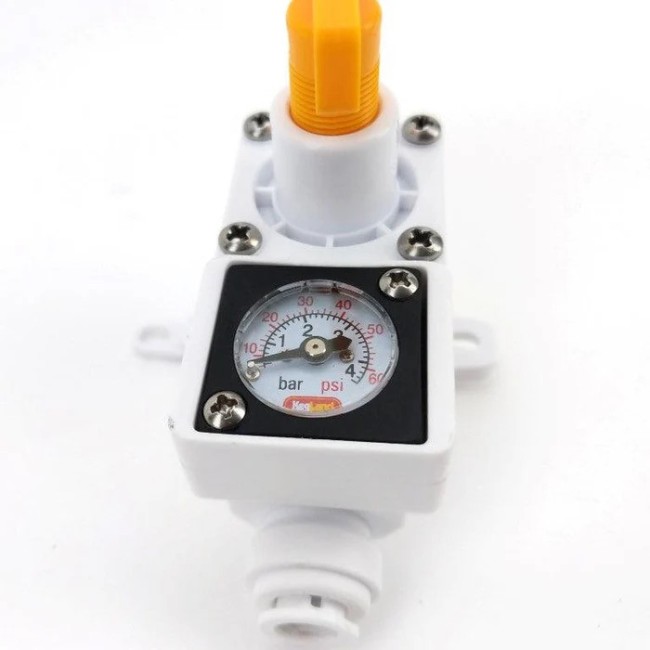

• Диапазон измерений - 0…4 бар (0-60 psi)
• Допустимый процент погрешности - 10%
• Максимальное давление - 10 атм

Внимание: Инлайн редуктор нельзя устанавливать непосредственно на баллон с СО2.
