Регулятор давления РД-103

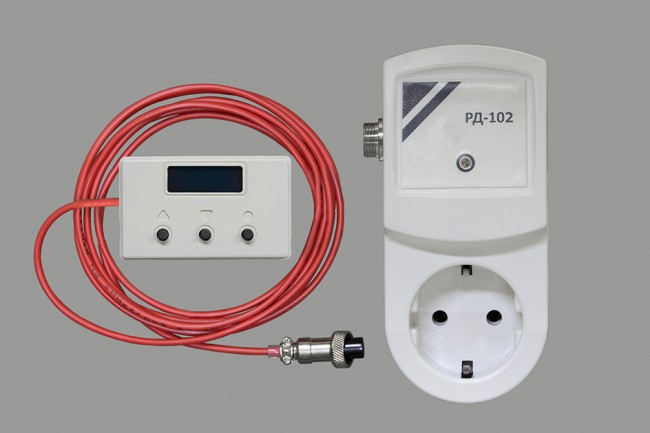

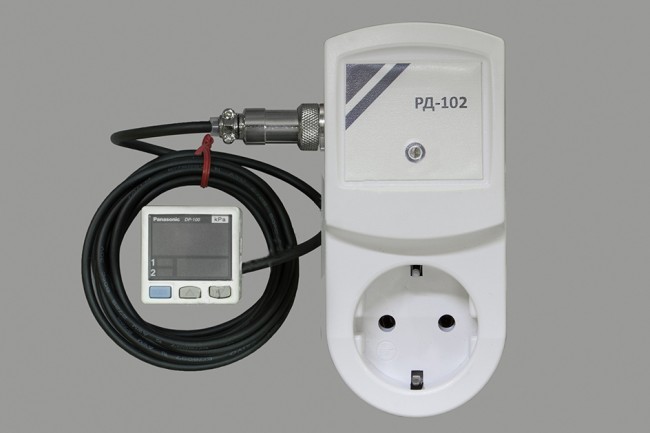

Регулятор пониженного давления по сути своей ничем не отличается от регулятора высокого давления. Его задача - управлять вакуумирующим насосом таким образом, чтобы в системе было постоянное давление той величины, которая задана оператором. В состав регулятора входит высокоточный измеритель с цифровой индикацией текущего давления, и выключатель насоса при достижении заданной величины остаточного давления в системе.

Допустим, оператор задал величину выключения -93.0 кПа и включения -92,8 кПа.
В начале работы давление, показываемое прибором, равно нулю (атмосфера). Насос, откачивающий воздух, включается, и давление начинает уменьшаться, на индикаторе появляется "минус" и рано или поздно давление падает до -93,0 (кПа) относительно атмосферы. Насос выключается.
Если система неидеально герметично, то воздух постепенно "натекает" извне внуть. При достижении -92,8 кПа насос опять включится, и восстановит уровень -93,0 кПа. Далее процесс будет повторяться вновь и вновь.

К достоинствам данного регулятора относятся его высокая точность, надежность в работе, компактность и интуитивно понятный интерфейс, при этом достаточно невысокая стоимость для прибора промышленного исполнения.
К недостатку можно отнести тот факт, что давление измеряется относительно атмосферного давления. Поэтому при резком его изменении (гроза например) изменяется абсолютное давление внутри системы, и следовательно температуры кипения фракций.
